Vanne à boisseau sphérique : choisir le bon design pour son installation

Choisir une vanne à boisseau sphérique ne se résume pas à sélectionner un robinet parmi d’autres. Derrière ce terme se cachent des architectures très différentes, des matériaux adaptés à chaque fluide et des normes précises qui conditionnent la sécurité de votre installation. Que vous gériez un réseau d’eau potable, un circuit de gaz ou une ligne d’hydrocarbures, comprendre les paramètres techniques qui orientent ce choix vous permet d’éviter des erreurs coûteuses et d’optimiser la durée de vie de vos équipements.

Comment fonctionne un robinet tournant sphérique dans les systèmes de sectionnement de fluide ?

Le principe du robinet tournant sphérique repose sur une mécanique d’une grande simplicité : une sphère percée d’un alésage central tourne de 90° à l’intérieur du corps de la vanne. Lorsque l’alésage s’aligne avec la conduite, le fluide circule librement. Un quart de tour suffit pour positionner la sphère perpendiculairement à l’axe d’écoulement et obturer le passage de manière étanche.

Cette rapidité de manœuvre fait de la vanne à boisseau sphérique un équipement d’arrêt particulièrement apprécié dans les circuits industriels où les interventions doivent être rapides et fiables.

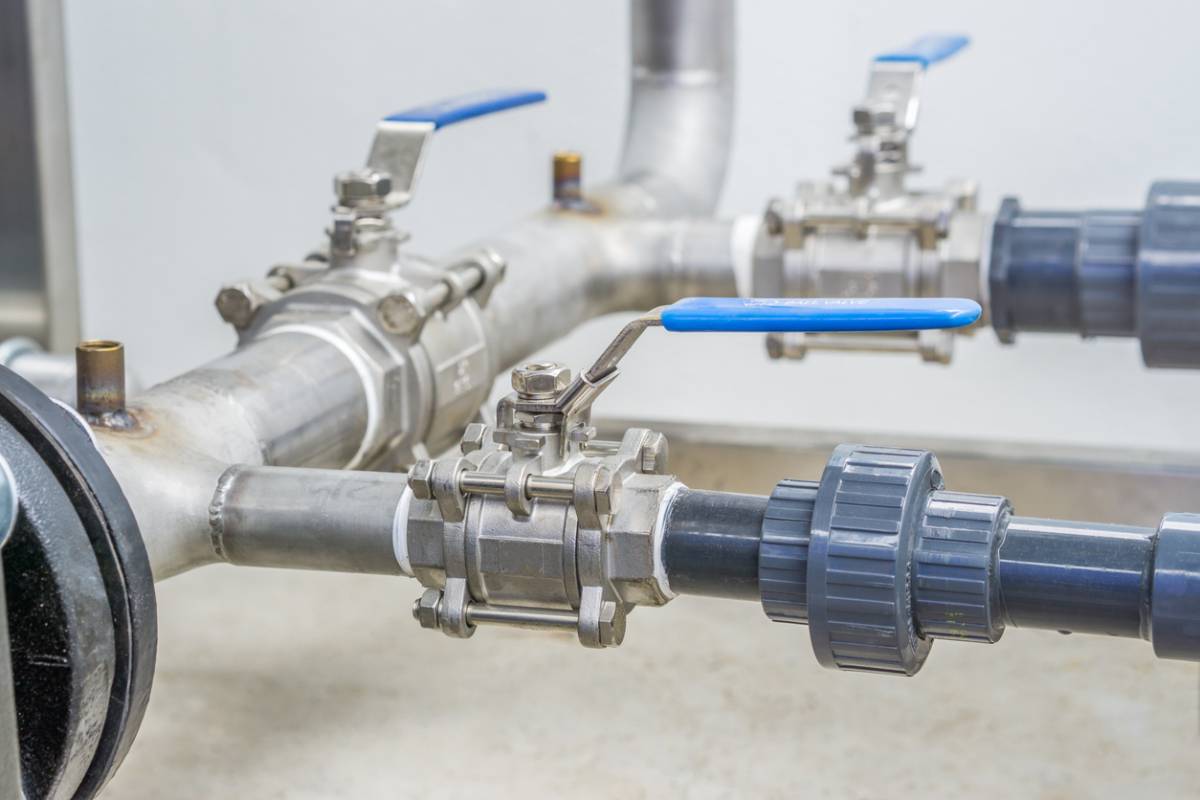

Dans les installations complexes, selon le modèle, la vanne sphérique peut s’intégrer aussi bien en position horizontale que verticale, sur des réseaux véhiculant de l’eau, du gaz, des hydrocarbures ou des fluides chimiques. La conception du siège, généralement en PTFE, garantit l’étanchéité sans nécessiter de force excessive sur le boisseau. Pour affiner le choix de conception selon les exigences précises de votre circuit, l’avis d’un spécialiste en vanne à boisseau sphérique permet d’identifier le design le mieux adapté à vos contraintes opérationnelles.

2 pièces, Hydraulique ou Trunnion : quel design adopter selon les besoins du circuit ?

Plusieurs types de conception sont disponibles pour les vannes à boisseau sphérique, chacune répondant à des conditions d’utilisation distinctes. Comprendre leurs différences vous permet de spécifier le bon équipement dès la phase de conception.

Sept types de conception, permettent de répondre à des applications variées :

• 2 pièces monobloc : une conception compacte, robuste et économique, adaptée aux applications industrielles courantes.
• Hydraulique HP : spécialement conçue pour les circuits hydrauliques à haute pression, elle garantit résistance, fiabilité et sécurité.

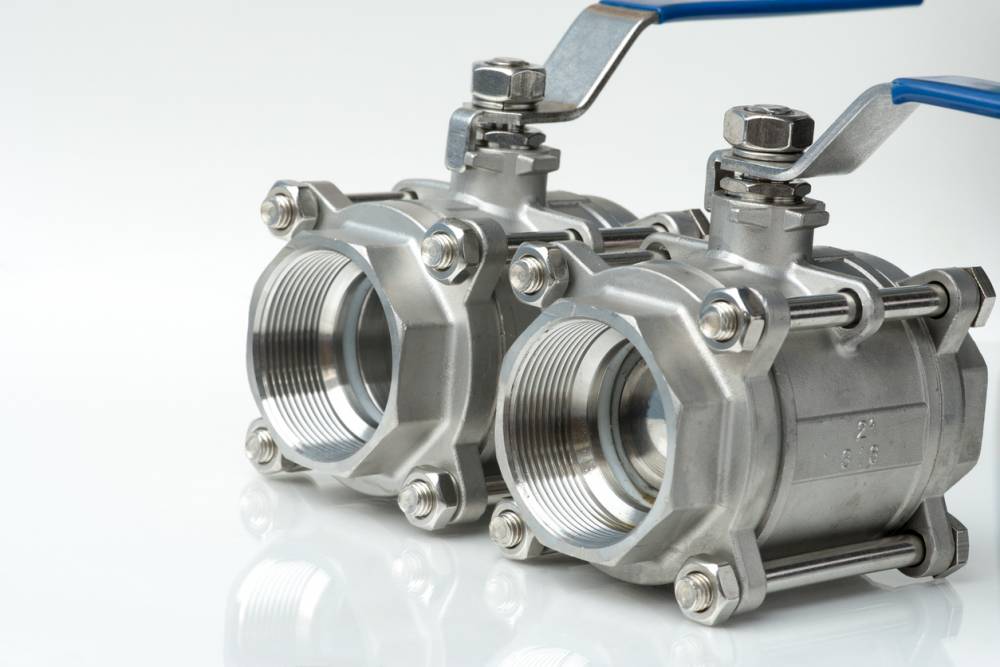

• 3 pièces : facilement démontable, elle simplifie les opérations de maintenance et permet le remplacement des composants internes sans déposer toute l’installation.
• Sandwich entre-brides : légère et peu encombrante, cette conception s’installe directement entre deux brides et convient parfaitement aux espaces réduits.
• 2 pièces à brides – Split Body : robuste et polyvalente, elle facilite l’installation sur les réseaux industriels et offre une excellente tenue en pression.
• Trunnion – sphère arbrée : recommandée pour les grands diamètres et les fortes pressions, elle réduit le couple de manœuvre et améliore la stabilité de la sphère.
• Multivoies – 3 voies et plus : idéale pour dévier, distribuer ou mélanger plusieurs flux, elle permet de simplifier les circuits et de réduire le nombre de vannes nécessaires.

Pression, débit et nature du fluide : les paramètres clés pour sélectionner le bon modèle

La sélection d’une vanne à boisseau sphérique s’appuie sur trois variables techniques fondamentales : la pression nominale, le débit admissible et la nature du fluide véhiculé. Négliger l’un de ces paramètres expose l’installation à des défaillances prématurées ou à des non-conformités réglementaires.

La pression nominale s’exprime en PN (norme européenne) ou en classes ANSI (norme américaine). Elle détermine le corps de vanne adapté : laiton pour les pressions courantes sur les réseaux d’eau et de gaz, fonte pour les diamètres intermédiaires, inox pour les environnements corrosifs ou alimentaires, PVC pour les fluides chimiques agressifs à basse pression. Le choix du matériau de siège suit la même logique : le PTFE couvre la majorité des applications standard, tandis que le PEEK s’impose pour les températures élevées ou les fluides particulièrement agressifs.

La nature du fluide conditionne également les exigences réglementaires. Pour les réseaux d’eau potable, la réglementation européenne impose que tout matériau en contact avec l’eau destinée à la consommation humaine, y compris la robinetterie, ne dégrade pas la qualité de l’eau et fasse l’objet d’un dispositif de conformité sanitaire. En France, cette exigence se traduit par la certification ACS obligatoire pour toute vanne installée sur un réseau d’eau potable. Vérifiez systématiquement la présence de cette certification sur la fiche technique du produit avant toute mise en œuvre.

Pour les applications industrielles sur réseaux métalliques, la norme ISO 17292:2015 définit les exigences de conception, de matériaux, d’essais de pression et d’étanchéité, ainsi que les règles de marquage applicables aux vannes à boisseau sphérique métalliques. Cette référence constitue le socle de qualification à vérifier lors de la spécification technique de vos équipements. La norme API 6D, quant à elle, s’applique spécifiquement aux vannes destinées aux pipelines de transport d’hydrocarbures.

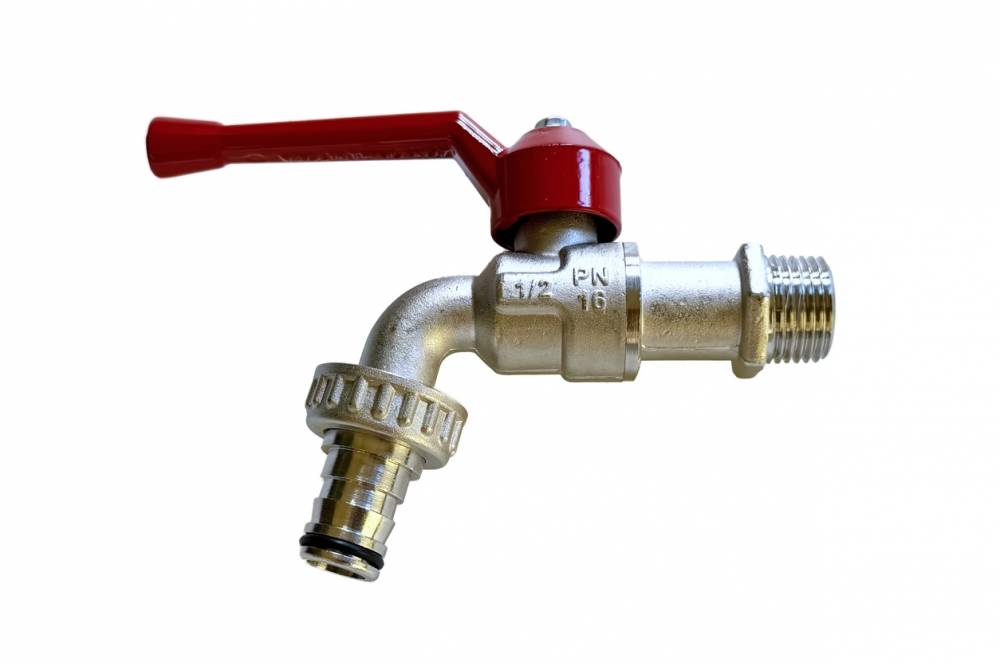

Vannes guillotine et papillon : dans quelles configurations sont-elles préférables ?

La vanne à boisseau sphérique n’est pas universelle. Selon les contraintes de votre installation, d’autres technologies peuvent s’avérer plus pertinentes. Deux alternatives méritent une analyse comparative rigoureuse : la vanne guillotine et la vanne papillon.

La vanne guillotine offre un passage rectiligne sans obstacle lorsqu’elle est en position ouverte, ce qui la rend particulièrement adaptée aux fluides chargés, visqueux ou contenant des matières en suspension. Son faible encombrement en longueur et sa capacité à traiter de grands diamètres en font un choix courant dans les stations de traitement des eaux et les réseaux de process industriel. En revanche, sa manœuvre est plus lente et son étanchéité en position fermée peut se dégrader avec l’usure du clapet sur des fluides abrasifs.

La vanne papillon se distingue par sa compacité et son coût réduit. Le disque obturateur pivote autour d’un axe central, ce qui permet une installation entre brides sans encombrement excessif. Elle convient aux fluides peu chargés, aux grandes sections et aux applications où la fréquence de manœuvre est élevée. Sa limite principale réside dans la perte de charge résiduelle en position ouverte (le disque reste dans le flux) et dans une étanchéité parfois insuffisante pour les applications haute pression.

La vanne à boisseau sphérique s’impose lorsque vous combinez des exigences d’étanchéité stricte, de manœuvre rapide et de compatibilité avec une large gamme de fluides. Elle reste la référence pour les sectionnements sur réseaux de gaz, d’eau potable et de fluides industriels courants.

Comment intégrer et entretenir un robinet à boisseau dans une installation industrielle ?

L’intégration d’un robinet à boisseau sphérique dans votre installation commence par le choix du mode de raccordement. Trois options principales s’offrent à vous :

• Raccordement fileté BSP, adapté aux petits diamètres et aux pressions modérées
• Raccordement à brides, privilégié pour les diamètres importants et les pressions élevées
• Raccordement soudé, pour les installations permanentes où l’étanchéité absolue prime sur la facilité de démontage

La présence de raccords femelle-femelle ou mâle-femelle sur certains modèles élargit encore les possibilités d’intégration selon la configuration de votre réseau.

Le positionnement dans le circuit mérite une attention particulière. La plupart des vannes à boisseau sphérique acceptent une installation en position horizontale ou verticale, mais le sens d’écoulement doit être respecté lorsqu’il est indiqué sur le corps de la vanne. Un montage incorrect peut compromettre l’étanchéité du siège ou accélérer son usure.

L’entretien d’un robinet à boisseau bien dimensionné se limite généralement à quelques vérifications périodiques. Contrôlez régulièrement le couple de manœuvre : une augmentation anormale signale souvent une dégradation des joints de siège ou un début de corrosion du boisseau. Inspectez le presse-étoupe pour détecter toute fuite sur la tige de commande et procédez au remplacement des joints dès les premiers signes d’usure. Sur les vannes peu sollicitées, une manœuvre périodique (ouverture et fermeture complètes) prévient le grippage du boisseau.

Pour les installations nécessitant une automatisation, des actuateurs pneumatiques ou électriques se fixent directement sur la vanne via une interface normalisée. Cette option s’avère particulièrement pertinente pour les vannes de sectionnement télécommandées ou intégrées dans des systèmes de régulation automatique. Les fiches techniques téléchargeables auprès du fabricant précisent les couples d’actionnement requis et les accessoires compatibles, ce qui facilite la mise en œuvre et réduit les risques d’erreur lors de l’installation.

Que vous équipiez un réseau d’eau potable avec des vannes en laiton certifiées ACS, un circuit de gaz industriel avec des modèles en fonte ou inox, ou une ligne de process chimique avec des corps en PVC, la vanne à boisseau sphérique offre une polyvalence que peu d’équipements de sectionnement peuvent égaler. La clé d’un choix réussi reste la rigueur dans l’analyse des paramètres techniques : pression, température, nature du fluide et fréquence de manœuvre. Consultez les fiches techniques, vérifiez les certifications applicables et sollicitez l’expertise d’un spécialiste pour les configurations complexes.

Sources :

1. ISO 17292:2015 — Metal ball valves for use in industrial piping systems – ISO (International Organization for Standardization), 2015. https://www.iso.org/standard/59630.html
2. Directive (UE) 2020/2184 du Parlement européen et du Conseil relative à la qualité des eaux destinées à la consommation humaine – Union européenne, JOUE L 435 du 23 décembre 2020, 2020. https://eur-lex.europa.eu/legal-content/FR/TXT/?uri=CELEX%3A32020L2184
