Comment ASML Holding sécurise la chaîne industrielle des semi-conducteurs ?
La fabrication d’une puce repose sur une succession d’étapes très spécialisées, de la conception à l’assemblage final. Parmi elles, la lithographie dessine les motifs microscopiques des transistors sur une plaque de silicium. ASML Holding fournit les machines capables d’exécuter cette opération aux dimensions les plus fines. Le rôle stratégique d’ASML Holding dans les semi-conducteurs découle donc d’un fait industriel simple : sans ses équipements, les capacités mondiales de gravure avancée ralentissent fortement. Cette position donne à l’Europe un poids rare dans une chaîne de valeur largement répartie entre l’Asie, les États-Unis et le continent européen.
À retenir
Avantages
- Les scanners EUV permettent de produire les circuits les plus denses pour les serveurs, les smartphones et l’intelligence artificielle.
- Leur précision stabilise les rendements des grandes fonderies.
- La maîtrise d’ASML donne à l’Europe un levier industriel et diplomatique concret.
Inconvénients
- La concentration des capacités crée une dépendance pour les fabricants de puces.
- Chaque machine exige des pièces, des optiques et une maintenance très spécialisées.
- Les restrictions à l’exportation peuvent perturber les plans d’investissement des fonderies.
ASML Holding est la clé de voûte de la fabrication des puces
Une machine de photolithographie projette, à travers un masque, un motif sur une couche photosensible déposée sur le silicium. Après exposition et gravure, le motif devient une partie fonctionnelle du circuit intégré. Cette étape est répétée plusieurs dizaines de fois pour fabriquer une puce moderne.
Les machines de lithographie ASML pour puces avancées sont vendues aux grandes fonderies, qui produisent des circuits pour de multiples donneurs d’ordre. TSMC, Samsung et Intel dépendent ainsi d’équipements capables d’aligner chaque couche avec une précision de quelques nanomètres. Le scanner ne constitue qu’un poste de production, mais il fixe souvent le rythme de toute l’usine.
Le groupe néerlandais occupe une place particulière parmi les fabricants de machines pour semi-conducteurs. D’autres entreprises fournissent des équipements de dépôt, de gravure, de métrologie ou de conditionnement. ASML concentre toutefois la capacité la plus difficile à remplacer dans les nœuds de gravure les plus avancés. Il est devenu un maillon critique de la chaîne des semi-conducteurs.
La lithographie EUV rend possibles les puces les plus avancées
La lithographie utilise deux familles de rayonnement. L’ultraviolet profond, ou Deep Ultraviolet (DUV), emploie des longueurs d’onde de 193 nanomètres et reste indispensable pour une grande part des couches d’une puce. L’ultraviolet extrême, ou Extreme Ultraviolet (EUV), travaille à 13,5 nanomètres. Cette baisse de longueur d’onde permet de reproduire des motifs plus fins avec moins d’étapes de masquage.

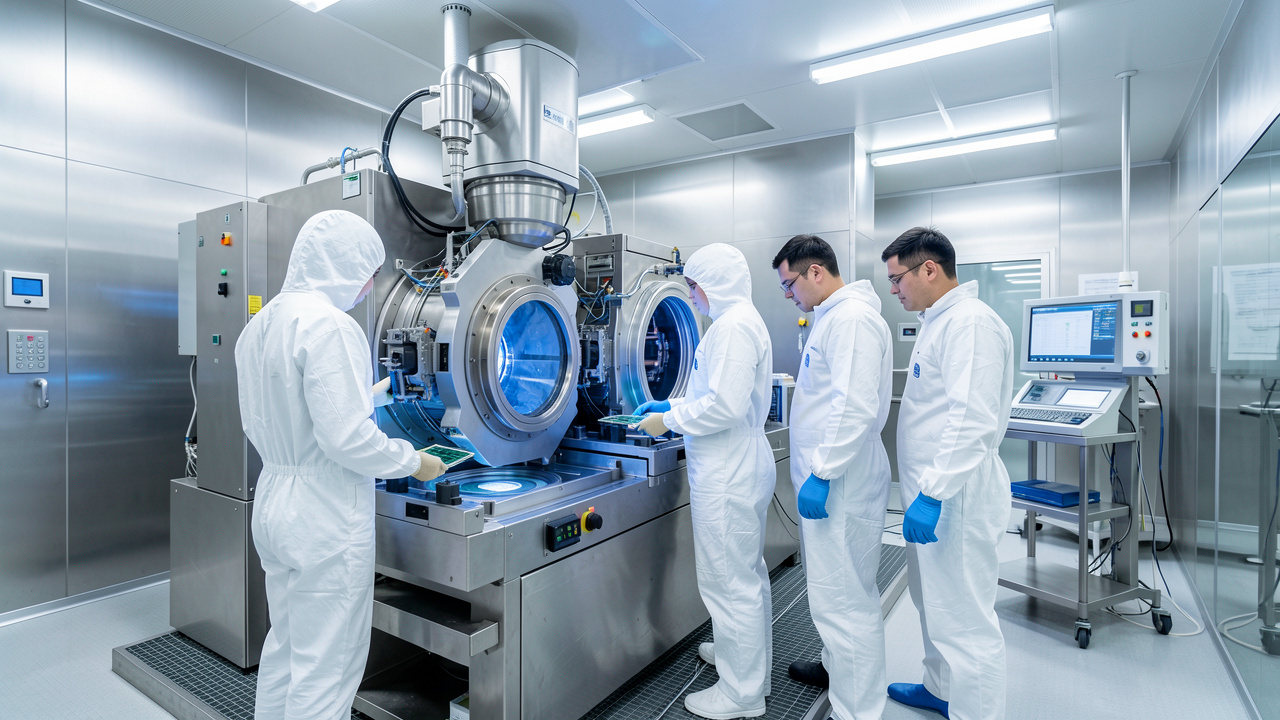

La technologie de lithographie EUV résulte d’une chaîne technique peu commune. Elle associe une source lumineuse créée à partir de gouttelettes d’étain, des miroirs d’une précision extrême, une chambre sous vide et des logiciels de contrôle. Les systèmes optiques sont si sensibles que la moindre contamination dégrade l’exposition. Leur transport, leur installation et leur qualification exigent plusieurs mois.
| Technologie | Usage industriel dominant | Point fort | Limite principale |
|---|---|---|---|
| DUV | Puces matures et couches complémentaires | Productivité éprouvée | Multiplie les étapes pour les motifs les plus fins |
| EUV | Nœuds avancés de logique | Réduit les opérations de multi-patterning | Coût, complexité et disponibilité limités |
| EUV High-NA | Générations suivantes de gravure | Optique à ouverture numérique de 0,55 | Déploiement industriel encore progressif |
Les systèmes EUV coûtent plusieurs centaines de millions d’euros selon leur génération et leur configuration. Leur rendement justifie cet investissement pour les puces avancées destinées à l’intelligence artificielle, dont la densité de calcul accroît les besoins en gravure fine. Les chaînes de production gardent pourtant des scanners DUV, car toutes les couches n’exigent pas l’EUV.
Une position dominante sécurise la production tout en créant une dépendance
La chaîne mondiale d’approvisionnement en semi-conducteurs repose sur des fournisseurs implantés dans plusieurs pays. Une machine regroupe des milliers de composants, des modules mécaniques aux sources laser, en passant par les capteurs et les logiciels. Une rupture chez un sous-traitant peut retarder une livraison, tout comme un volcan immobilisant le fret aérien peut perturber des pièces urgentes.
ASML réduit ce risque par des contrats de maintenance, des stocks de pièces critiques et des équipes présentes chez les clients. Les fonderies planifient aussi leurs extensions de capacité plusieurs années à l’avance. Cette anticipation reste indispensable, car un scanner ne se commande pas comme un équipement standard de ligne de production.
La concentration apporte de la fiabilité aux clients déjà équipés, puisque les procédés sont connus et les techniciens formés. Elle nourrit aussi une dépendance mondiale aux équipements d’ASML. Une panne longue, un retard d’optique ou une licence d’exportation refusée peuvent modifier le calendrier d’une usine entière. Le risque est celui d’un goulot d’étranglement industriel à l’échelle mondiale.
Les barrières technologiques limitent la concurrence et structurent les investissements
Construire un concurrent crédible demande bien plus qu’un prototype fonctionnel. Il faut maîtriser l’optique, la mécatronique, les sources lumineuses, les matériaux et les logiciels de correction des défauts. Il faut aussi prouver la disponibilité de la machine sur des millions de plaquettes. Cette accumulation de savoir-faire forme une barrière à l’entrée technologique.
Les analystes du secteur estiment que le groupe conserve plus de dix ans d’avance sur des rivaux chinois dans l’EUV. Cette avance se mesure dans les performances, mais aussi dans la maturité des fournisseurs et dans le retour d’expérience accumulé chez les fonderies. Les machines DUV restent davantage contestables, sans offrir le même accès aux nœuds les plus exigeants.
Lors d’un deuxième trimestre particulièrement solide, l’entreprise a relevé pour la seconde fois ses perspectives annuelles. Son action a alors progressé de plus de 5 % à l’ouverture. Cette réaction des marchés traduit l’attention portée au carnet de commandes, qui renseigne sur les investissements futurs des fabricants de puces.
La précision requise rappelle les contraintes rencontrées dans la fabrication de minitubes de précision, où une faible variation dimensionnelle peut compromettre l’ensemble d’un système. Dans une usine de semi-conducteurs, l’échelle est encore plus fine et les conséquences sur le rendement sont immédiates.
La souveraineté technologique européenne dépend aussi des équipements
L’Europe ne fabrique pas seule les puces les plus avancées. Elle détient toutefois, avec ASML, un atout souverain de l’Europe dans l’équipement de production. Cette position compte dans la rivalité technologique entre Washington et Pékin, car les livraisons de certaines machines vers la Chine sont soumises à des contrôles d’exportation.
Ces restrictions cherchent à limiter l’accès aux capacités de calcul les plus sensibles. Elles affectent aussi la planification commerciale du fournisseur et les investissements de ses clients. La souveraineté technologique européenne suppose donc de protéger cette capacité industrielle tout en maintenant la recherche, les compétences et les réseaux de sous-traitance qui rendent les machines possibles.
Questions fréquentes sur ASML Holding et la lithographie des semi-conducteurs
Pourquoi ASML est-elle si importante pour les semi-conducteurs ?
ASML est déterminante parce qu’elle fournit les scanners de lithographie utilisés pour produire les puces les plus fines. Les systèmes EUV ne disposent pas aujourd’hui d’équivalent industriel direct à grande échelle. Une grande fonderie ne peut donc pas augmenter rapidement ses volumes avancés sans sécuriser ses livraisons et son service après-vente.
Quelle différence existe-t-il entre la lithographie EUV et la lithographie DUV ?
L’EUV utilise une lumière de 13,5 nanomètres, contre 193 nanomètres pour le DUV le plus avancé. Cette caractéristique réduit le nombre d’étapes nécessaires pour imprimer certains motifs très fins. Le DUV reste pourtant employé sur de nombreuses couches et pour des puces plus matures, très présentes dans l’automobile et l’industrie.
Une machine EUV suffit-elle à fabriquer une puce avancée ?
Non, une machine EUV s’intègre dans une ligne de production complète. La fonderie a aussi besoin d’équipements de dépôt, de gravure, de nettoyage, de mesure et de contrôle des défauts. Le rendement final dépend de la coordination de toutes ces opérations, ainsi que de la qualité des matériaux et des masques.
L’Europe contrôle-t-elle toute la fabrication des puces grâce à ASML ?
Non, l’Europe détient un levier majeur dans la lithographie, mais la production mondiale reste distribuée. La conception des puces, les fonderies, les mémoires, l’assemblage et les matériaux dépendent de régions différentes. La force européenne réside dans une brique de production difficile à substituer rapidement.
ASML transforme une opération de gravure en levier stratégique pour toute l’industrie numérique. La sécurité de l’approvisionnement dépend désormais autant des usines de puces que des équipements, des compétences et des fournisseurs qui permettent de les faire fonctionner.
